| Piketų apdorojimo Demonstracija Demonstracija2 |

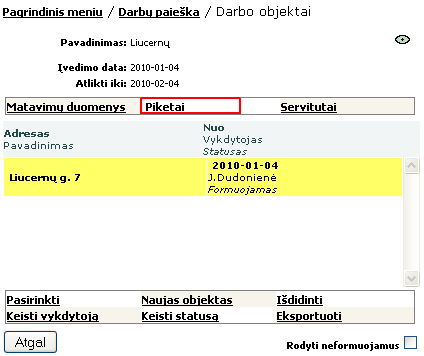

| Piketų apdorojimui pasirinkite darbo objekto nuorodą "Piketai" |
|
|

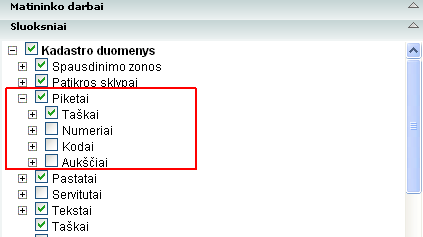

| Piketų atributų matomumą galima valdyti įjungiant/išjungiant sluoksnius: |
|

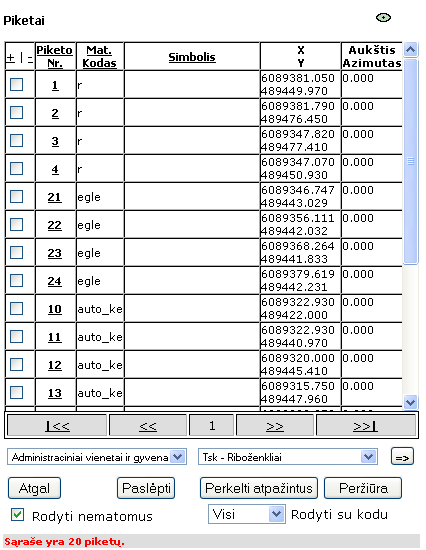

| Piketų apdorojimo langas: |
|
|
 |
Išdidinti iki matavimo zonos vaizdo |
| pažymėtus piketus padaryti nematomus | |
| piketus su skaitiniais matavimo kodais perkelia prie taškinių objektų ir priskiria jiems simbolį. | |
| formuojamą objektą išpiešti ekrane | |
| suformuoti objektą |
| Piketų apdorojimas pagal matavimo kodą |
| Darbo eiga: |

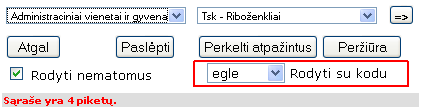

| 1. Pasirinkite su kokiu matavimo kodu rodyti piketus |
|

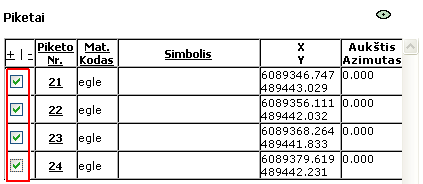

| 2. Pažymėkite piketus, kuriuos perkelti |
|

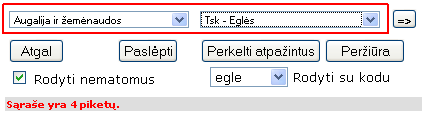

| 3. Pasirinkite simbolį, kurį norite priskirti |
|
| 4. Paspauskite mygtuką |
| 5. Paspauskite mygtuką |

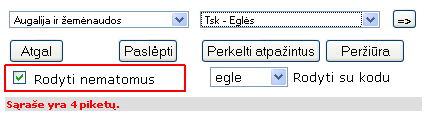

| Perkelti piketai tampa nematomi, juos galima atskirai įjungti/išjungti |
|
| Taip pat galima formuoti poligonus ir linijas. Pasirenkant simbolį būtina atkreipti dėmesį kokį objektą kursime: |
| Tsk - taškas Lin - linija Pol - poligonas |
|
