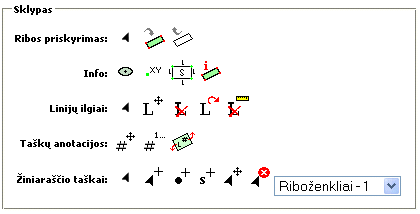

Sklypo įrankių rinkinys: |
| Ribos priskyrimas: |
 |
pažymėti poligoną, kurį priskirti sklypui. |
 |
priskirti sklypui poligoną. |
 |
skurti poligoną plotų sluoksnyje. |
| Info: |
 |
išdidinti iki viso sklypo vaizdo. |
|
peržiūrėti sklypo koordinates ekrane. |
 |
peržiūrėti linijų ilgius ir sklypo plotą ekrane. |
 |
informacinė patikra (savikontrolė). Patikrina ar sklypas kertasi su kitomis ribomis. |
| Linijų ilgiai: |
|
pažymėti linijų ilgius. |
 |
pastumti linijų ilgį. Jei linijos ilgis pažymėtas, pastums pažymėtą ilgį, jei ne - pastums linijos ilgį
ant kurio spragtelsime. |
|
paslėpti pažymėtą linijos ilgį - perkelti į linijų ilgių lentelę, brėžinyje nerodyti. |
 |
rodyti brėžinyje pažymėtą paslėptą linijos ilgį. |
 |
paslėpti linijų ilgius trumpesnius, nei nurodomas atstumas. Atstumo įvedimo langas
atsiranda nuspaudus šį mygtuką.
|
| Taškų anotacijos: |
 |
pastumti viršūnės numerį. Paspauskite mygtuką, užveskite pelės žymeklį ant reikiamo numerio,
paspauskite kairįjį pelės klavišą
ir neatleisdami tempkite į reikiamą vietą. Nutempę, pelės klavišą atleiskite.
|
 |
pernumeruoti sklypo viršūnes. Paspauskite mygtuką ir pelės žymekliu nurodykite viršūnę
nuo kurios pradėti numeravimą.
|
 |
automatiškai išstumdyti sklypo viršūnių numerius ir linijų ilgius. |
| Žiniaraščio taškai: |
|
pažymėti viršūnę. |
 |
įterpti naują viršūnę. Paspauskite mygtuką ir nurodykite kurioje vietoje įtraukti naują viršūnę.
Galima naudoti pritraukimą. |
 |
pridėti namo tašką į koordinačių žiniaraštį. |
 |
pridėti servituto tašką į koordinačių žiniaraštį. |
 |
pastumti sklypo viršūnę. |
 |
ištrinti sklypo viršūnę. |
 |
pakeisti pažymėtų viršūnių ir riboženklių simbolius. |
