Duomenų importas

Duomenis importuoja iš .dwg .dxf formatų failų.

Failas turi būti užsaugotas ne aukštesne kaip 2009 AutoCad versija.

Importuoja tik į matavimo zoną patenkančius objektus.

Importuojamiems objektams, kurie AutoCad'e išsluoksniuoti pagal GKTR 2.11.02.:2000 žymens kodą, automatiškai bus priskirtas simbolis. Simbolis priskiriamas ne tik pagal sluoksnio pavadinimą, bet ir pagal bloko pavadinimą.

Priemonė iškviečiama viršutiniame meniu pasirinkus: Failas > Importuoti

Numatyta, kad importuoja matomus sluoksnius. Norint importuoti išjungtus ir užšaldytus sluoksnius, reikia pažymėti varnelę "Importuoti išjungtus sluoksnius"

Darbo eiga:

1. Pasirinkite importuojamų objektų tipus.

2. Paspauskite mygtuką Browse ir nurodykite kurį brėžinį importuoti.

3. Paspauskite mygtuką Importuoti

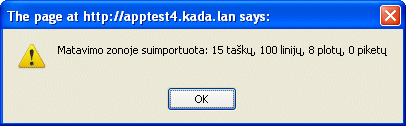

Apie suimportuotų duomenų kiekius informuos pranešimas:

Suimportuotų objektų pastabos lauke įrašoma:

failo pavadinimas;

AutoCad sluoksnio pavadinimas;

bloko pavadinimas.
