Įvedimas iš koordinačių

Priemonė naudojama, kai:
1. Reikia nubrėžti objektą pagal žinomas figūros koordinates.
2. Reikia nubrėžti objektą stačiais kampais.
3. Braižymo metu reikia perstumti žemėlapį.
Priemonė iškviečiama viršutiniame meniu pasirinkus: Redagavimas > Įvedimas iš koordinačių
paimti koordinates iš žemėlapio: paspauskite mygtuką ir spragtelkite žemėlapyje kairiuoju pelės klavišu. Nurodyto taško koordinatės įrašomos į šalia esantį teksto įvedimo langelį.
atšaukia paskutinę įvestą koordinatę.
pašalina visas suvestas koordinates.

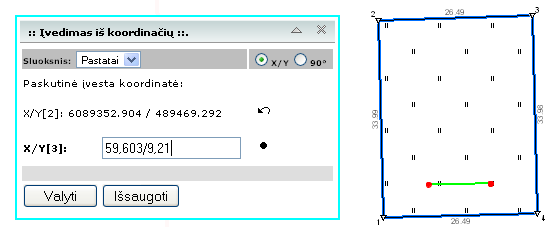

Figūros braižymas pagal koordinates
Darbo eiga:
1. Pasirinkite sluoksnį, kuriame braižysite objektus.
2. Klaviatūra įveskite taško koordinatę (koordinatei užfiksuoti paspauskite mygtuką "Enter") arba paimkite koordinatę iš žemėlapio.
Šį žingsnį kartokite kol suvesite visus taškus.
Vedant antrą ir visas kitas koordinates galima rašyti tik paskutinius skaičius, kurie keičiasi, pvz.: [1]  6128665/505369, [2] 74/80 (antroji koordinatė bus suprasta kaip 6128674/505380).
3. Paspauskite mygtuką
Į viršų
Įvedimas statmenimis
Įvedimą statmenimis galima naudoti tik tada, kai yra įvestos ne mažiau kaip dvi koordinatės, žr. įvedimas iš koordinačių.
Darbo eiga:
1. Pasirinkite akytę "90°"
2. Pasirinkite kryptį, į kurią pusę išvesti statmenį. Kryptis nustatoma įvestos linijos atžvilgiu.
3. Įveskite statmens ilgį (m). Ilgis užsifiksuoja mygtuku "Enter".
Statmens ilgį žemėlapyje galima nurodyti spragtelint pele.
Šį žingsnį kartokite kol suvesite visus taškus.
4. Paspauskite mygtuką
Koordinačių rinkimo metu galima persijunginėti tarp akyčių "x/y" ir "90°"
Į viršų
Žemėlapio perstūmimas
Žemėlapį perstūmus, padidinus ar sumažinus koordinačių įvedimą galima tęsti, anksčiau įvestos koordinatės išsisaugo.
